PRL系列行星减速机

热门关键词:减速马达调速电机

您的位置:主页 > 产品中心 > 行星减速机 > >

全国服务热线

0769-82783663
13650285069
  • PRL系列行星减速机

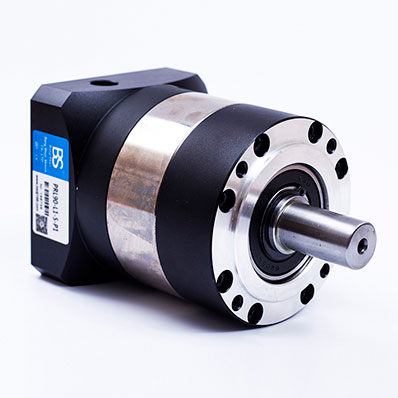

PRL系列行星减速机

适用范围:锂电池设备 半导体设备 数控设备等领域

销售热线

13650285069

产品简介/Introduction
—产品展示—
display

PRL行星减速机系列型号说明
PRL 90 L2 20 P1 S1
产品系列 产品规格 级数 减速机速比 背隙 输出型式
行星减速速机6.jpg 60、70、80
90、120、140
160
L1=1级
L2=2级
L1:3、4、5
7、10
L2:9、12
15、16
20、25
28、30
35、40
50、70
100
P0=精密背隙
P1=标准背隙
S1=光轴输
无=带键输出
电机制造商及规格型号,也可以直接提供输出连接尺寸

行星减速机技术参数 / 规格

PRL60 PRL80 PRL90 PRL120 PRL140
行星减速机最大扭矩 Nm 1.5倍额定扭矩
行星减速机紧急制动扭矩 Nm 2倍额定扭矩
行星减速机最大允许径向力 N      240      400     450    1240          2250
行星减速机最大允许轴向力 N      220      420     430    1000          1500
行星减速机抗扭刚性 Nm/arcmin      1.8      4.7     4.85     11           22
行星减速机最大输入转速 rpm      8000      6000     6000    6000          4500
行星减速机额定输入转速 rpm      4000      3500     3500    3500          3000
行星减速机噪音 dB      ≤58      ≤60     ≤60    ≤65          ≤68
行星减速机平均寿命 h 20000
行星减速机满载效率 % L196%   L294%
回程间隙 P0 L1 arcmin <3 <3 <3 <3 <3
L2 arcmin <5 <5 <5 <6 <6
P1 L1 arcmin <6 <6 <6 <8 <8
L2 arcmin <10 <10 <10 <10 <10
转动惯量 L1 3 Kg.c 0.46 0.77 1.73 12.78 21.4
4 Kg.c 0.46 0.77 1.73 12.78 21.4
5 Kg.c 0.46 0.77 1.73 12.78 21.04
7 Kg.c 0.41 0.65 1.42 11.38 17.6
10 Kg.c 0.41 0.65 1.42 11.38 17.6
L2 12 Kg.c 0.44 0.72 1.49 12.18 17.4
15 Kg.c 0.44 0.72 1.49 12.18 17.4
20 Kg.c 0.44 0.72 1.49 12.18 17.4
25 Kg.c 0.44 0.72 1.49 12.18 17.4
28 Kg.c 0.44 0.72 1.49 12.18 17.4
40 Kg.c 0.44 0.72 1.49 12.18 17.4
50 Kg.c 0.34 0.58 1.25 11.48 15.7
100 Kg.c 0.34 0.58 1.25 11.48 15.7

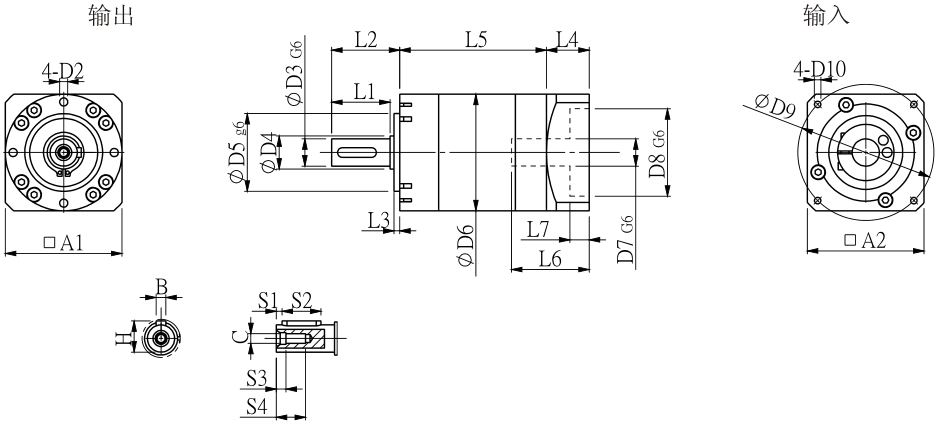

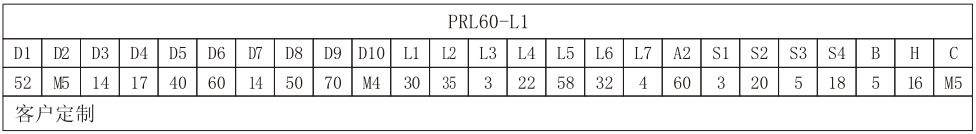

PRL系列行星减速机标准尺寸(60*60mm)

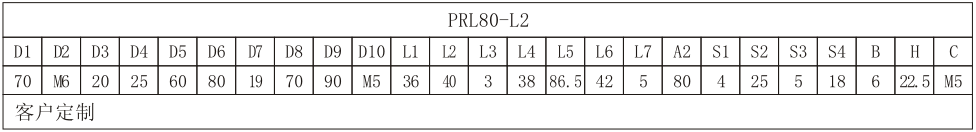

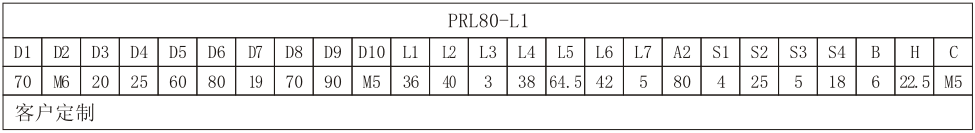

PRL系列行星减速机标准尺寸(80*80mm)

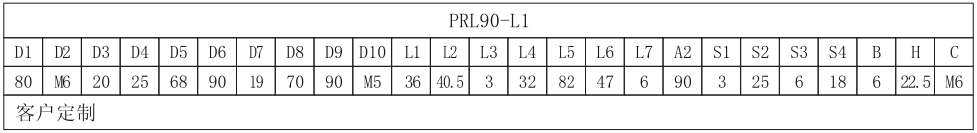

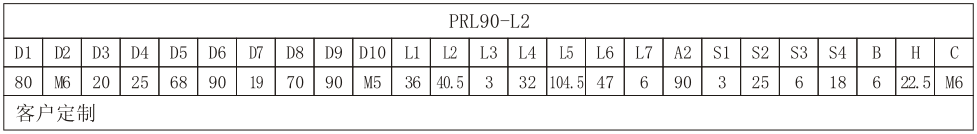

PRL90系列行星减速机标准尺寸(90*90mm)

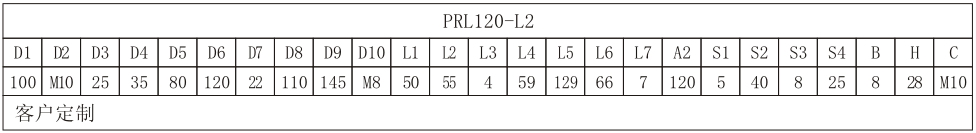

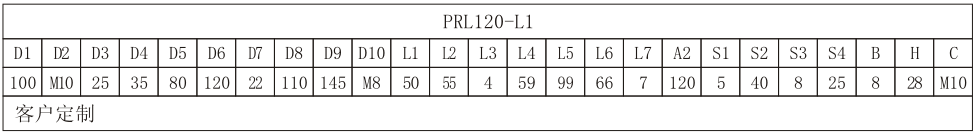

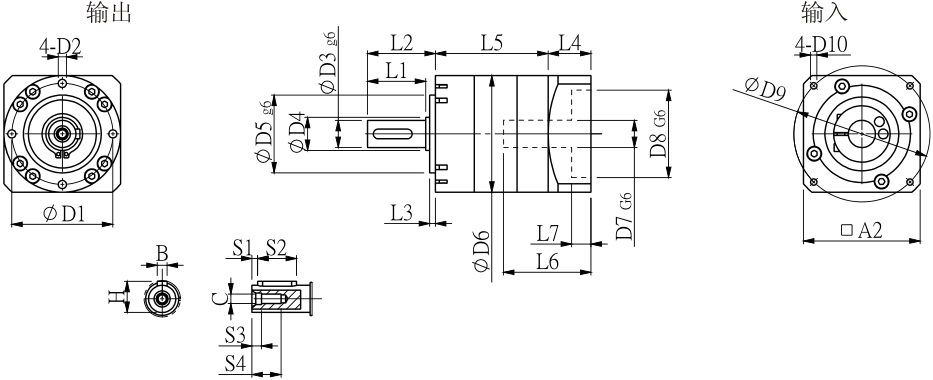

PRL120系列行星减速机标准尺寸(120*120mm)
