PVF系列转角行星减速机

热门关键词:减速马达调速电机

您的位置:主页 > 产品中心 > 行星减速机 > >

全国服务热线

0769-82783663
13650285069
  • PVF系列转角行星减速机

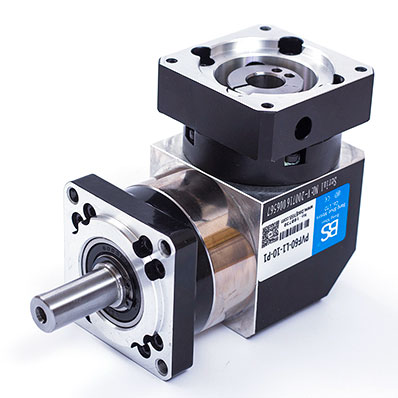

PVF系列转角行星减速机

适用范围:新能源发电设备 太阳能设备 汽车制造等领域

销售热线

13650285069

产品简介/Introduction
—产品展示—
display

PVF行星减速机系列型号说明
PVF 90 L2 20 P1 S1
产品系列 产品规格 级数 减速机速比 背隙 输出型式
IMG_7255.JPG 60、90、120 L1=1级
L2=2级
L1:3、4、5
7、10
L2:9、12
15、16
20、25
28、30
35、40
50、70
100
P0=精密背隙
P1=标准背隙
S1=光轴输
无=带键输出
电机制造商及规格型号,也可以直接提供输出连接尺寸
 行星减速机技术参数 / 规格 PVF60 PVF90 PVF120
行星减速机最大扭矩 Nm 1.5倍额定扭矩
行星减速机紧急制动扭矩 Nm 2倍额定扭矩
行星减速机最大允许径向力 N      240      450     1240
行星减速机最大允许轴向力 N      220      430     1000
行星减速机抗扭刚性 Nm/arcmin      1.8      4.85     11
行星减速机最大输入转速 rpm      4000      6000     6000
行星减速机额定输入转速 rpm      4000      3500     3500
行星减速机噪音 dB      ≤58      ≤60     ≤65
行星减速机平均寿命 h 20000
行星减速机满载效率 % L195%   L292%
回程间隙 P0 L1 arcmin ≤6 ≤6 ≤6
L2 arcmin ≤8 ≤8 ≤8
P1 L1 arcmin ≤10 ≤10 ≤10
L2 arcmin ≤12 ≤12 ≤12
转动惯量 L1 3 Kg.c 0.46 1.73 12.78
4 Kg.c 0.46 1.73 12.78
5 Kg.c 0.46 1.73 12.78
7 Kg.c 0.41 1.42 11.38
10 Kg.c 0.41 1.42 11.38
L2 12 Kg.c 0.44 1.49 12.18
15 Kg.c 0.44 1.49 12.18
20 Kg.c 0.44 1.49 12.18
25 Kg.c 0.44 1.49 12.18
28 Kg.c 0.44 1.49 12.18
40 Kg.c 0.44 1.49 12.18
50 Kg.c 0.34 1.25 11.48
100 Kg.c 0.34 1.25 11.48

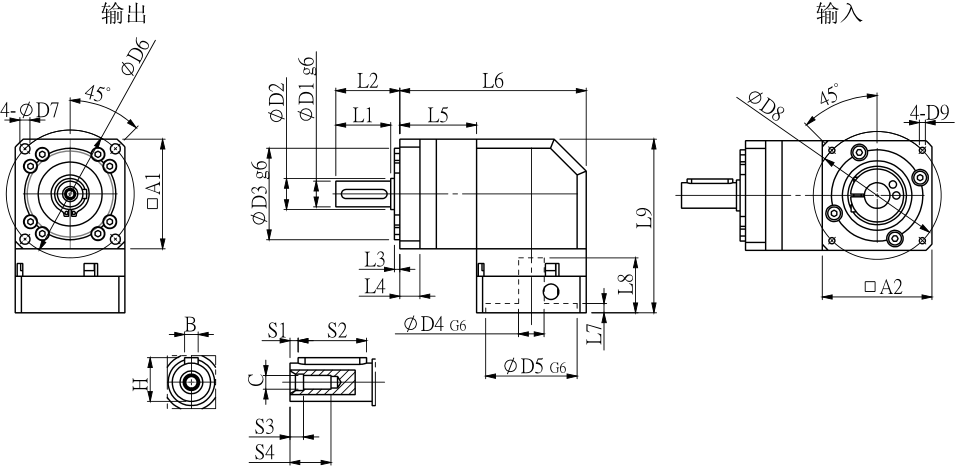

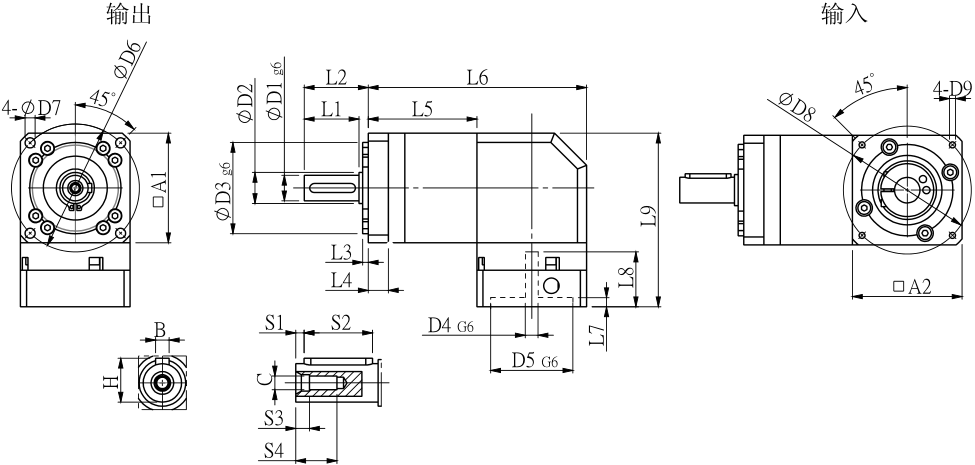

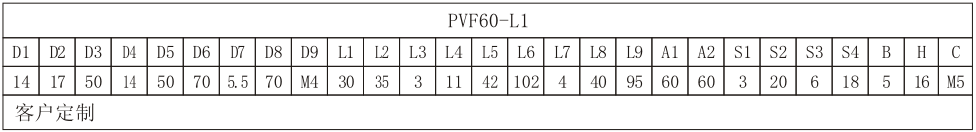

PVF系列行星减速机标准尺寸(60*60mm)

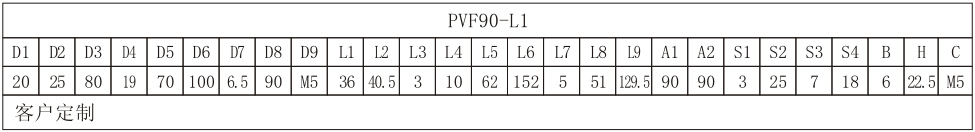

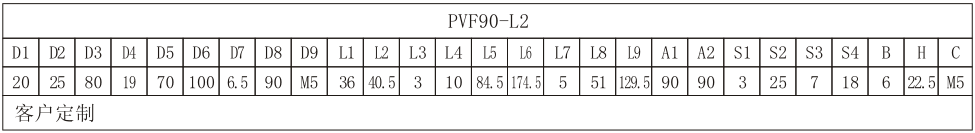

PVF90系列行星减速机标准尺寸(90*90mm)

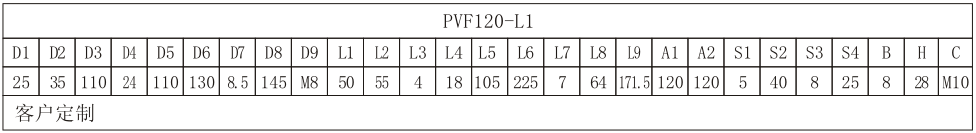

PVF120系列行星减速机标准尺寸(120*120mm)
